Ламинарный потолок с подачей воздуха в операционной является важным оконечным оборудованием системы HVAC чистой операционной. В основном он выполняет конечную фильтрацию обработанного воздуха через высокоэффективные фильтры и равномерно направляет чистый воздух в рабочую зону.
Инженерам и покупателям при выборе потолка с ламинарной подачей воздуха не следует просто ориентироваться на внешний вид, а необходимо выполнить комплексную конфигурацию с учетом площади операционной, уровня чистоты, расчетного объема воздуха, эффективности HEPA-фильтрации, способа подачи воздуха, условий установки и требований к техническому обслуживанию.

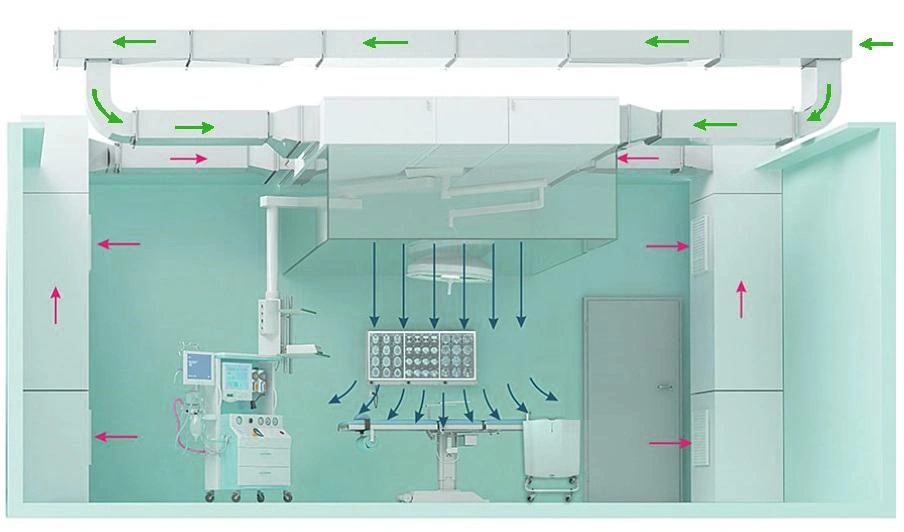

1. Конфигурация системы потолка с ламинарной подачей воздуха в операционной
Полная система очистки воздуха в операционной обычно включает в себя:
Свежий воздух → Фильтрация первичного эффекта → Фильтрация среднего эффекта → Обработка кондиционирования воздуха → Воздуховод → Высокоэффективная фильтрация → Потолок ламинарной подачи воздуха → Операционная зона → Система возвратного воздуха
Ламинарный потолок подачи воздуха обычно устанавливается над операционным столом в качестве конечного устройства подачи чистого воздуха.
При проектировании необходимо обеспечить соответствие агрегата, воздуховода, НЕРА-фильтра и оконечного потолка подачи воздуха друг другу. Если объем поступающего воздуха недостаточен, даже при использовании высокоэффективного HEPA-фильтра ожидаемый эффект очистки воздуха не может быть достигнут.
Поэтому при покупке потолка с ламинарной подачей воздуха расчетный объем воздуха, сопротивление фильтра и статическое давление системы должны быть подтверждены одновременно и не могут быть приобретены на основе только размера потолка.
2. Как определить размер ламинарного потолка с приточным воздухом?
Размер ламинарного потолка подачи воздуха следует определять исходя из площади операционной, размеров операционного стола и охвата чистой зоны.
Обычно важными факторами являются:
Длина и ширина операционной
Размер и расположение операционного стола
Высота потолка
Зона покрытия ламинарным потоком
Зона подачи воздуха
Объем воздуха и вентиляция требования
Положение возвратного воздуха
Для хирургических зон, требующих защиты ключей, следует убедиться, что зона ламинарной подачи воздуха может охватывать операционный стол и основное операционное пространство, чтобы избежать чистых мертвых углов из-за слишком маленьких площадей подачи воздуха.
Поэтому в инженерных проектах не рекомендуется покупать напрямую только по «типоразмеру», а следует подтверждать, исходя из фактического места установки.
3. Как выбрать HEPA-фильтр?
HEPA-фильтр — это основной компонент ламинарного потолка подачи воздуха, обеспечивающий высокоэффективную фильтрацию.
При покупке рекомендуется уточнить следующие параметры:
Эффективность фильтрации, номинальный объем воздуха, начальное сопротивление, конечное сопротивление, тип фильтрующего материала, размер фильтрующего элемента и способ уплотнения.
Для чистых операционных помещений обычно необходимо определить уровень фильтрации HEPA на основе уровня чистоты проекта и местных медицинских стандартов чистоты.
При этом обратите внимание, соответствует ли фактический объем воздуха фильтра расчетному объему воздуха приточного потолка.
Если сопротивление фильтра слишком велико, это может привести к:
Недостаточному объему воздуха
Повышенному энергопотреблению вентилятора
Повышенному статическому давлению в системе
Нестабильной скорости подачи воздуха
Поэтому мы не можем сравнивать только HEPA-фильтрацию эффективность, но также необходимо учитывать эффективность комплексно + объем воздуха + сопротивление + срок службы.
4. На какие инженерные параметры необходимо обратить внимание при выборе потолка с ламинарной подачей воздуха?
При техническом выборе инженерам рекомендуется подтвердить следующие параметры:
| Параметры | Основные моменты при выборе |
|---|---|
| Размер потолка | Соответствие операционной и потолочного пространства |
| Зона подачи воздуха | Накройте главная Чистая рабочая зона |
| Расчетный объем воздуха | Соответствует вентиляционной установке и системе воздуховодов |
| Уровень HEPA | Определить на основе уровня чистоты и стандартов проекта |
| Начальное сопротивление | Система влияния Статическое давление системы и энергопотребление |
| Воздух однородность подачи | Избегайте локальной нестабильности воздушного потока |
| Материал корпуса | Обычно используется напыленная стальная пластина или нержавеющая сталь |
| Эффективность уплотнения | Уменьшает риски утечки через байпас фильтра |
| Метод замены фильтра | Облегчает последующее обслуживание |
| Способ установки | Соответствует конструкции потолка на месте |
Эти параметры более важны, чем простое сравнение цен на продукцию.
5. Чем отличается ламинарный потолок с подачей воздуха от обычной розетки для подачи чистого воздуха?
Обычные вентиляционные отверстия для подачи чистого воздуха обычно подходят для локальных чистых зон или общих чистых помещений, тогда как ламинарные потолки с подачей воздуха в основном используются в сценариях, которые требуют постоянной защиты чистого воздуха для определенных зон.
Для проектов операционных залов ламинарные потолки с подачей воздуха обычно имеют большую зону покрытия подачи воздуха и могут быть интегрированы с фильтрами HEPA.
Если в проекте предъявляются высокие требования к чистоте воздуха и организации воздушного потока в хирургическом помещении, инженерам следует отдать приоритет оценке решений ламинарной подачи воздуха, а не простому использованию обычных диффузоров.
6. Какая информация необходима перед покупкой потолка с ламинарной подачей воздуха?
Когда покупатели обращаются к производителям, рекомендуется предоставить как минимум следующие параметры проекта:
Длина, ширина и высота операционной
Размер операционного стола и место установки
Дизайн уровень чистоты
Планируемый объем подачи воздуха
Уровень HEPA-фильтра
Конструкция подвесного потолка и пространство для установки
Метод возвратного воздуха и расположение возвратного воздуха
Соответствующие стандарты страны или региона, в котором реализуется проект расположены
Необходимое количество и требования к доставке
Если эти параметры неполные, производителям будет сложно точно оценить технические характеристики продукта, а также легко возникнут проблемы с размером последующей установки, объемом воздуха или подбором фильтров.
7. Почему рекомендуется делать настройку под проект?
Конструкция здания, размер потолка, требования к объему воздуха и конфигурация HEPA в разных больницах и чистых операционных залах не совсем одинаковы.
Поэтому потолки с ламинарной подачей воздуха можно настроить в соответствии с требованиями проекта, например:
Настройка размера потолка
Настройка зоны подачи воздуха
Спецификация HEPA-фильтра конфигурация
Соответствие объема воздуха и сопротивления ветру
Выбор материала корпуса
Размеры фланца и интерфейса
Метод установки фильтра
Конструкция обслуживания и замены
Для проектов нового строительства, реконструкции и чистых помещений больниц рекомендуется предоставить архитектурные чертежи и параметры системы отопления, вентиляции и кондиционирования производителю для технического подтверждения перед покупкой.
8. Возможности поддержки проекта потолка с ламинарной подачей воздуха Boyang
Jiangsu Yueboyang Purification Equipment Co., Ltd. может предоставить потолки с ламинарной подачей воздуха и вспомогательные продукты для фильтрации воздуха в соответствии с требованиями проекта для чистых операционных и других чистых сред.
Мы можем осуществить выбор продукта и конфигурацию размера на основе размера операционной комнаты, расчетного объема воздуха, уровня чистоты, условий установки и параметров системы HVAC, предоставленных заказчиком, а также предоставить вспомогательные решения для фильтров HEPA, оборудования для подачи чистого воздуха и сопутствующих продуктов для очистки воздуха.
Для OEM, инженерных проектов и оптовых закупок мы также можем предоставить индивидуальные продукты и техническую поддержку в соответствии с требованиями проекта, чтобы помочь инженерам и покупателям достичь разумного баланса между эффективностью фильтрации, объемом воздуха, размером установки, методами обслуживания и общим соответствием системы.
