Заслонки HVAC являются важными компонентами управления в системах кондиционирования и вентиляции. В основном они используются для регулирования, отключения, распределения и изоляции воздуха. Для инженеров и покупателей демпфер – это не простой «переключатель». Его размер, уровень утечки, привод, материал и метод управления будут влиять на баланс объема воздуха, контроль перепада давления и стабильность работы всей системы HVAC.
Поэтому при покупке воздушного клапана выбор должен основываться на месте установки, объеме воздуха, давлении, температуре, требованиях к герметичности и методе управления, а не определять изделие только на основе размера воздуховода.

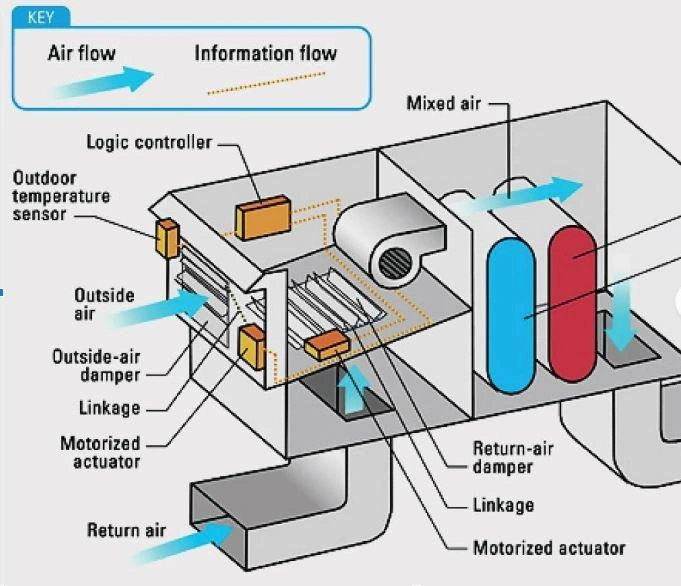

1. Зачем системам HVAC нужны демпферы?
В полной системе отопления, вентиляции и кондиционирования воздуха разные зоны предъявляют разные требования к объему, давлению и направлению воздушного потока. Воздушный клапан в основном отвечает за следующие функции:
Регулировка объема воздуха:
Регулируя открытие пластины клапана, регулируется подача, возврат или вытяжной воздух для достижения баланса объема воздуха в каждой зоне.
Региональный контроль давления:
Регулируя объем приточного и вытяжного воздуха, необходимое положительное или отрицательное давление можно поддерживать в чистых помещениях, лабораториях, больницах и других помещениях.
Воздуховая изоляция:
Отключайте поток воздуха во время обслуживания оборудования, выключения системы или переключения зон, чтобы уменьшить воздухообмен между различными зонами.
Пожарозащита и дымоудаление:
Пожарные клапаны и противопожарные клапаны дымоудаления могут использоваться в противопожарных зонах зданий и системах дымоудаления.
Поэтому выбор демпфера должен соответствовать конструктивным параметрам всей системы HVAC.
2. Распространенные типы и области применения заслонок HVAC
Различные заслонки имеют разные конструкции и функции, и инженерам следует выбирать их на основе реальных сценариев использования.
| Тип воздушного клапана | Основное назначение | Основные факторы выбора |
|---|---|---|
| Регулировка воздушного клапана | Регулировка подачи воздуха, обратного воздуха и вытяжного воздуха | Объем воздуха, падение давления, размер |
| Электрическая регулировка Воздух клапан | Автоматическая регулировка расхода воздуха | Привод, сигнал управления |
| Клапан возврата воздуха | Предотвращение обратного потока воздуха | Скорость ветра, сопротивление открытию |
| Высокая герметичность воздушного клапана | Изоляция воздуха и контроль перепада давления | Скорость утечки, уплотнение производительность |
| Пожарный клапан | Предотвращает распространение пламени и высокую температуру воздуха | Класс противопожарной защиты, рабочая температура |
| Пожарный дымоудаление | Температура дыма, требования пожарной безопасности | температура дымоудаления, требования противопожарной безопасности |
| Чистое помещение заслонка | Чистая зона, контроль объёма и давления воздуха | Требования к герметичности, материалу, чистоте |
| Длапань VAV | Регулировка регионального объёма воздуха в соответствии с потребностями | Диапазон объёма воздуха, точность регулирования |
При покупке следует сначала определить функцию и положение использования воздушного клапана, а затем определить размер и другие параметры.
3. Как выбрать демпферы для разных сценариев применения?
Общие коммерческие системы отопления, вентиляции и кондиционирования
Общие системы вентиляции и кондиционирования воздуха, такие как офисные здания, торговые центры, гостиницы и т. д., обычно ориентированы на регулировку объема воздуха, потери давления, размера и конфигурации привода.
Если требуется автоматическое управление зданием, можно выбрать регулирующую заслонку с электроприводом.
Чистая комната
В чистой комнате необходимо не только контролировать объем воздуха, но и поддерживать градиент давления между различными зонами.
Поэтому мы должны сосредоточиться на:
Герметичности
Скорости утечки
Точности регулировки объема воздуха
Чистоте материала
Методе управления приводом
Для сред с высокой чистотой, не рекомендуется выбирать только обычные вентиляционные заслонки.
Больницы и изоляционные зоны
Чистые зоны больниц, изолированные зоны и другие места, где необходимо контролировать направление воздушного потока, предъявляют более высокие требования к герметичности и эффективности управления воздушными клапанами.
Инженерам необходимо учитывать одновременно:
Объем подачи воздуха + объем вытяжки + давление в помещении + герметичность заслонки + автоматическое управление.
Особенно в помещениях, где необходимо поддерживать отрицательное давление, заслонка должна быть связана с вытяжной системой, датчиком давления и системой управления.
Лаборатория
Лабораторные системы вентиляции обычно требуют больших объемов вытяжки и стабильного контроля давления.
Основные моменты, на которые следует обратить внимание при выборе:
Максимальный объем воздуха
Минимальный объем воздуха
Рабочее давление
Герметичность
Химическая среда
Привод контроль
Состояние неисправности
Пожарная перегородка
Если клапан установлен в противопожарной перегородке, соответствующий противопожарный клапан или противопожарный клапан дымоудаления следует выбирать в соответствии с требованиями проектирования противопожарной защиты здания, вместо них нельзя использовать обычные регулирующие заслонки.
4. Как определить размер воздушного клапана?
Размер заслонки обычно должен соответствовать размеру воздуховода и расчетному объему воздуха.
Перед покупкой рекомендуется подтвердить:
Размер воздуховода → Расчетный объем воздуха → Скорость ветра → Рабочее давление → Падение давления на заслонке.
Если размер заслонки слишком мал, это может вызвать:
Скорость ветра слишком высокая
Увеличенная потеря давления
Увеличенная система шум
Повышенное энергопотребление вентилятора
Слишком большой размер может также привести к необоснованному диапазону регулировки и повлиять на точность регулирования в условиях низкого расхода воздуха.
Поэтому мы не можем просто думать, что «воздушный клапан будет такого же размера, как воздуховод». Это также необходимо подтвердить на основе расчетного объема воздуха и давления в системе.
5. Ручной демпфер или электрический демпфер?
Это распространенная проблема выбора в инженерных проектах.
Ручные заслонки подходят для систем, в которых редко требуется частое изменение объема воздуха после отладки. Они имеют простую конструкцию и относительно низкую стоимость.
Электрические заслонки подходят для систем, требующих автоматического управления, и могут использоваться с:
BMS
системой управления HVAC
Датчиком температуры
Датчиком перепада давления
Датчиком объема воздуха
для связь.
Если проект требует автоматической регулировки в зависимости от давления, температуры или объема воздуха в помещении, рекомендуется определить привод и метод управления на этапе проектирования, а не добавлять электрические приводы позже.
6. Какие параметры необходимо подтвердить при покупке заслонок HVAC?
Когда покупатели обращаются к производителям, рекомендуется предоставить как минимум следующую информацию:
| Параметры | Содержимое подтверждения покупки |
|---|---|
| Размер воздушного клапана | Ширина × Высота или диаметр |
| Расчётный объём воздуха | м³/ч, куб.фут/мин и т. д. |
| Рабочее давление | Статическое давление системы/рабочее давление |
| Рабочая температура | Нормальная и максимальная температура |
| Воздушный клапан тип | Регулировка, проверка, герметичность, огнестойкость и т. д. |
| Материал | Оцинкованная стальная пластина, нержавеющая сталь, алюминиевый сплав и т. д. |
| Требования к уплотнению | Обычная или повышенная герметичный |
| Привод | Ручной/электрический |
| Управляющий сигнал | 0–10 В, 4–20 мА, значение переключения и т. д. |
| Фланец и интерфейс | Определите на основе воздуха на месте воздуховод |
| Метод установки | Горизонтальный, вертикальный или другой |
| Количество | Общие требования к проекту |
Если это нестандартный воздушный клапан, также необходимо предоставить чертежи для установки на месте или размеры интерфейса.
7. Как оценить качество воздушного клапана?
При покупке воздушных клапанов не рекомендуется сравнивать только цены за единицу продукции.
Рекомендуется ориентироваться на сравнение следующих показателей:
① Герметичность
Для чистых помещений, лабораторий и систем контроля давления герметичность напрямую влияет на эффект управления системой.
② Потеря давления
Чрезмерное падение давления приведет к увеличению нагрузки на вентилятор и энергопотреблению.
③ Характеристики регулировки
Для систем, в которых необходимо регулировать объем воздуха, следует обратить внимание на конструкцию тарелки клапана и фактический диапазон регулировки.
④ Надежность привода
Система автоматического управления должна подтверждать крутящий момент привода, управляющий сигнал, источник питания и статус неисправности.
⑤ Материал и качество обработки
Выберите оцинкованную стальную пластину, нержавеющую сталь, алюминиевый сплав или другие материалы в зависимости от окружающей среды.
⑥ Документы о тестировании продукции и качестве
При покупке инженерных проектов производителей могут попросить предоставить соответствующие данные испытаний, спецификации продукции и документы о качестве.
8. Какую информацию о проекте рекомендуется предоставить производителю перед покупкой?
Во избежание несоответствия размеров или несовместимых методов управления после прибытия продукта рекомендуется предоставить производителю:
Схема системы отопления, вентиляции и кондиционирования воздуха
Воздуховод размер
Расчетный объем воздуха
Рабочее давление
Место установки воздушного клапана
Использование помещения
Требования к чистоте или давлению
Температурно-влажностный режим
Требования к системе управления
Привод технические характеристики
Количество элементов
Размеры места установки
Для таких проектов, как чистые помещения, больницы, лаборатории и т. д., инженерам и производителям лучше всего подтвердить технические параметры перед размещением заказа.
9. Настройка заслонок для систем отопления, вентиляции и кондиционирования Boyang и согласование проектов
Jiangsu Yueboyang Purification Equipment Co., Ltd. может предоставить разнообразные изделия для воздушных клапанов и индивидуальные услуги для систем отопления, вентиляции и кондиционирования, чистых помещений, больниц, лабораторий и проектов промышленной вентиляции.
В зависимости от размера воздуховода, расчетного объема воздуха, рабочего давления, требований к герметичности, условий установки и методов управления, предоставленных заказчиком, характеристики воздушного клапана и привода могут быть подобраны.
Продукт может быть сконфигурирован с различными материалами корпуса, конструкциями клапанных пластин, методами уплотнения, размерами интерфейсов и ручными или электрическими приводами в соответствии с требованиями проекта, а также может сочетаться с воздушными фильтрами, оборудованием для подачи воздуха в чистые помещения и другими продуктами HVAC.
Для инженерных проектов и оптовых закупок рекомендуется предоставить полные технические параметры и требования к установке на этапе запроса, чтобы производители могли делать выбор на основе реальных условий работы, а не просто предлагать цены на основе стандартных размеров.
